價格￥:31000

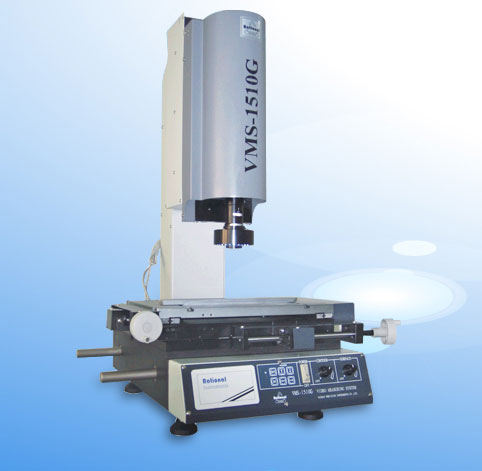

（標準型）影像測量儀 VMS-1510G
-
- 產品名稱:（標準型）影像測量儀 VMS-1510G
- 網站信息遲緩,最新優惠及價格請聯系客服
-
儀器特點：
產品用途：該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
-
訂購電話：
010-64034191 / 010-84021761
（標準型）影像測量儀 VMS-1510G詳細介紹
應用實例
標準型影像測量儀--參數
|
影像系統 |
攝象機 |
彩色1/3〞CCD攝象機 |
|
視頻總倍率 |
33X-195X | |
|
變倍物鏡倍率 |
0.7-4.5X | |
|
物方視場 |
8.1-1.3mm（物方視場為對角線的長度） | |
|
工作臺 |
金屬臺面尺寸 |
354×228 |
|
玻璃臺面尺 |
210×160 | |
|
運動行程 |
150×100 | |
|
Z軸升降行程 |
150mm；工作距離：95mm | |
|
X、Y、Z數顯解析度 |
0.5μm；X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm) | |
|
照明系統 |
表面光源與透射光源均用LED，亮度可調 | |
|
外形尺寸 |
540x560x850 | |
|
儀器重量 |
100kg | |
二、儀器標準配備及選購件
|
儀器配件 |
1X鏡筒(標準配備) |
0.5鏡筒(選購) |
工作距離 | ||
|
雙焦鏡 |
0.7X-4.5X |
0.7X-4.5X | |||
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 | |
|
0.5X(選購) |
16.5X -97.5X |
16.2-2.6 |
8.3X-48.5X |
32.4-5.2 |
189 |
|
標準配備 |
33X-195X |
8.1-1.3 |
16.5X-97.5X |
16.2-2.6 |
108 |
|
2X(選購) |
66X-390X |
4-0.7 |
33X-195X |
8.1-1.3 |
38 |
三、注意事項
|
1 |
建議放置臺：載重需≥350kg,尺寸（長X寬X高）1000*600*500(mm) |
