液晶影像顯示實驗

一、實驗?zāi)康模?/p>

1. 學習如何產生平行光以作為光學系統的對光基準。

2. 認識液晶顯示器。
3. 認識液晶顯示器的顯示動作原理與光學特性。
4. 學習與操作液晶顯示模式。

二、實驗內容：

1. 擴束平行光以及空間濾波
平行光是一種不含有任何空間信號的平面波光束。在以雷射光源的光學系統中，由于

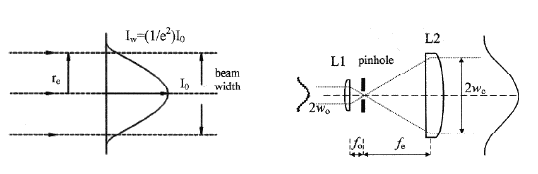

雷射光束往往具有高斯振幅分佈型態，如[圖 1]所示，并非平面振幅分佈，因而，隨
雷射光的傳播，其光束大小與振幅將隨之變化。同時，受到雷射內部構造、材質的不

均勻或微小塵埃的影響，其雷射光束的振幅分佈往往帶有雜訊成份。因此，在光學實

驗中，通常利用空間濾波器將雷射光束中的雜訊濾除�？臻g濾波器的工作原理如[圖

2]所示：當帶有雜訊的雷射光束經由透鏡 L1(顯微物鏡)會聚成一個極小光點后，在此
聚焦平面上放置一個孔徑大小適中的針孔 此針孔具有光學低通濾波作用將遮蔽掉光
，

束其他高頻成份而僅通過高強度的低頻成份光波。因此，通過針孔濾波器后就可得到

不含雜訊的理想雷射光束。例如：當以顯微鏡物鏡當作[圖二]中的透鏡 L1，針孔當作
低通濾片時，則可形成實驗上常用的點光源。此點光源若恰好落在透鏡 L2 的前焦點

時,則在此透鏡后方可得到強度平緩分佈高斯型態的擴束平行光。依據幾何光學原理,

考慮雷射入射光束直徑為 2w0，物鏡(L1)焦距 fo，凸透鏡(L2)焦距 fe，則出射雷射光束
直徑約為

（圖1）

其中 NA 為顯微鏡物鏡的數值孔徑(numerical aperture)。例如：顯微鏡物鏡 NA = 0.40
(20X)，凸透鏡(L2)焦距 fe = 15 cm，則出射雷射光束的最大直徑約為 13 cm。實際上，
往往利用一個光圈(Iris)祇讓光束中心部份通過以達到較均勻強度分佈的平行光。
（圖2）
2. 偏振板與 Malus 定律

偏振板是一種透過光學偏振角度選擇方式將非偏振或部份偏振光波轉換成線偏振光
波的光學元件。因此，偏振板之作用是僅讓平行其穿透軸方向的電場通過而擋住(吸
收)垂直穿透軸振動方向的電場。一般而言，良好的偏振板具有極佳的消光率。所以，

當自然光通過此板后，即可形成線偏振光，這是產生線偏振光的一種最簡單的方式。

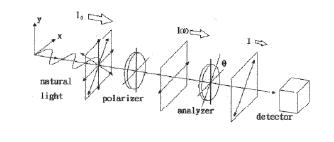

當使用自然光或非偏振光源入射至兩個不同夾角的偏振板的情形，其方式如[圖 3]
所示。在圖中，第一個偏振板的作用係入射的自然光轉換成某一個方向的偏振光,例

如:y-軸方向。因此,約僅有一半的入射光強度穿透此偏振板。接著，第二個偏振板的
穿透軸與第一個偏振板夾角 θ 時，將使得最后輸出光強度有如下的關係：

(2)

其中 I 0 為入射光強度。式(2)稱為 Malus 定律。由式(2)可知，當兩個偏振板穿透軸互

相平行時，其出射光強度最大；反之，當兩個偏振板穿透軸互相垂直時，則其出射光

強度最小。

3. 液晶顯示器

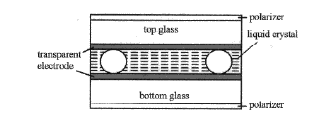

液晶顯示器是一種光偏振調製的資訊顯示器件。液晶顯示器基本結構如[圖 4]所示，

其主要構造係以經過配向處理的兩片玻璃板之間灌入液晶分子 其中的透明電極則用
，

來外加電場以驅使液晶的排列產生變化，并使得液晶層的光電特性發生變化，進而產

生光的調製作用。在上下玻璃板基板外側各加上一片偏振片以解調輸出光強度。這兩
個偏振片的穿透軸方向則依液晶分子排列與操作模態而定。


一般而言,常見的向列型液晶(nematic liquid crystal)顯示器有製作成扭轉向列型液晶
顯示器(twisted nematic liquid crystal display，TN-LCD)與超扭轉向列型液晶顯示器

(supertwisted nematic liquid crystal display，STN-LCD)兩種。扭轉向列型液晶顯示器中
的液晶分子共扭轉 90 度，而超扭轉向列型液晶顯示器中的液晶分子扭轉角度則超過

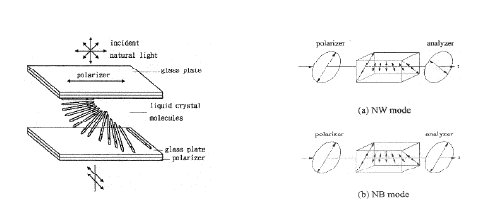

90 度，甚至達到 270 度。[圖 5]所示為 90 度扭轉向列型液晶顯示器中一個液晶胞的
基本結構，其構造為上下兩片導電玻璃基板，在導電膜上涂布一層配向膜，當向列型
液晶分子灌注入上下兩片玻璃之間隙時，由于液晶分子具有液體的流動特性，因此很
容易順著此配向膜方向排列。由于上下玻璃基板配向膜的方向互相垂直，故在液晶胞
內的向列型液晶分子共扭轉 90 度。

如[圖 6]所示，依據入射偏振片與出射偏振片排列的方向可分為正常白(normally
white，NW)與正常黑(normally black，NB)兩種操作模式。當入射偏振片與出射偏振

片的穿透軸方向互相垂直時，在未施加外來電場于液晶胞的情形下，入射偏振光會順

著液晶分子的排列旋轉 90 度，此時偏振光方向與出射偏振片穿透軸方向一致。因而，
此偏振光能通過出射偏振片而產生最大光強度輸出，這是正常白的操作模式，如[圖

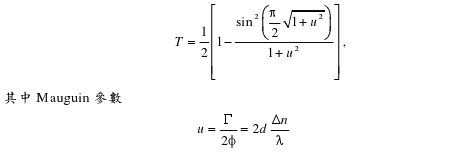

6]-(a)。在正常白的操作模式下通過扭轉向列型液晶的光穿透度可表示為

圖 6. 90 度扭轉向列型液晶操作模式。

相反地，當入射偏振片與出射偏振片的穿透軸方向互相平行時，在未施加外來電場于
液晶胞的情形下，入射偏振光會順著液晶分子的排列旋轉 90 度，此時偏振光方向與
出射偏振片穿透軸互相垂直，因而此偏振光被出射偏振片阻擋而無法產生光強度輸

出。這是正常黑的操作模式，如[圖六]-(b)。其輸出光穿透度則可比表示為

值得一提的是，正常白與正常黑為互補的操作模式，即是在正常白操作模式下為╔白底

黑字╝的圖桉，而在正常黑操作模式下則將原圖桉顯示為╔黑底白字╝。
最后，我們說明扭轉向列型液晶顯示器的明暗顯示原理。首先，當白光光源所射出的
光通過液晶顯示器的入射偏振片后，此自然光即被轉換為線偏振光，在未施加外來電
場于液晶胞的情形下，入射偏振光會順著液晶分子的排列旋轉前進，在正常黑的操作
模式時，由于偏振光被出射偏振片阻擋而吸收，因而顯示器畫面輸出暗的狀態；相反

地，若施加電壓時，液晶分子傾向平行于施加電場的方向，因此，當液晶分子受此外

加電場而垂直于玻璃基板表面，則線偏振光將直接通過液晶胞到達出射偏振片。由于
入射偏振光的偏振狀態不受此液晶分子的影響，并保持與出射偏振片穿透軸方向一
致，因而，能通過出射偏振片形成亮的狀態。因此，利用適當驅動電壓(V)即可得到

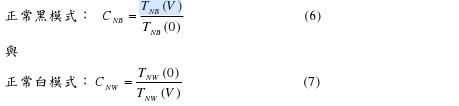

明暗對比顯示的效果。同時，液晶顯示器的對比(contrast)可定義為

三、實驗器材：

儀器名稱

1.綠光雷射組

2.空間濾波器

數量

1 組

1 組

3.平凸透鏡 f:100 mm

4.屏幕固定架

5.可調式光圈

6.偏振板

7.光空間調製器

8.支持桿架

產品編號

MGM250

CP01A

ES01A

BM040

IP050

BL203AP

DR02

BL203AP

EIDO1M

BZ02

DH01

SLM-K

EP03N

ESB05SC

1 組

1 組

2 組

2 組

1 組

6 組

四、實驗步驟：

1. 擴束平行光:實驗裝置如圖 7，實驗架設

如圖 8，主要器件如圖 9。

(1)在光學平臺上首先將 DPSS 綠光雷射架

圖 7. 擴束平行光。

設與固定于適當高度。
(2)利用兩個相同高度的光圈作成平行于光學平臺的參考直線。調整雷射光束與光圈高度
等高，同時，使得雷射光束分別精確地穿過這兩個相同高度的光圈，并以此了雷射光
束作為光學系統的參考光軸。
(3)在雷射頭前面放置一個顯微物鏡(L1)使光束擴大，調整物鏡位置，使擴大光束至光圈

中心區域，并將光束圓心對準光圈 I1 中心。

(4)在顯微物鏡焦距處加入空間濾波器(針孔)，并調整 X-Y 軸調整器以使得聚焦的雷射光
束能穿透該針孔而達到最亮的光強度，并準確地射至近處光圈 I1 中心區域，得到以
光圈圓孔為圓心之漂亮圓形對稱光強度分佈。
(5)在針孔后方置放透鏡(L2)，并使得針孔恰位于此透鏡的前焦點上。經透鏡出射至光圈

直徑以控制平行光束大小，并由屏幕中觀測光束強度分佈的均勻度。

圖 8. 實驗架設。

圖 9. 主要器件。

2. 液晶顯示器:實驗裝置圖如圖 10.，實驗架設如圖 11.，主要器件如圖 12.
2-1. TN 型液晶顯示器
(1)在前一個實驗已擴束之平行光后接上圖十
的實驗裝置，即為實驗架設(圖 11.)。
(2)旋轉第一個線偏振板(P1)穿透軸平行于 x-軸

與第二個線偏振板(P2)穿透軸平行于 y-

軸，以利 LC-SLM 影像顯示作用。
(3) 利 用 電腦 ( 含 TV 轉 換 盒 )輸 出視 訊影像
(NTSC)至微型液晶空間光調製器
(4)透鏡(L)則選擇適當?shù)姆糯?縮小倍率將

LC-SLM 影像成像于屏幕或 CCD 攝像機，
以進行各式圖像之觀測。

2-2. NB 與 NW 顯示模式

(5)在電腦繪製一個黑底白字圖桉，例如：英文字母 A、B…等。將圖桉顯示于電腦螢?zāi)唬?br />并輸出至 LC-SLM。

(6)NB 顯示模式時，將第一個線偏振板(P1)穿透軸平行于第二個線偏振板(P2)穿透軸。觀

測屏幕上圖像與電腦螢?zāi)粓D像明暗，并比較之。

(7)NW 顯示模式時，將第一個線偏振板(P1)穿透軸垂直于第二個線偏振板(P2)穿透軸。觀
測屏幕上圖像與電腦螢?zāi)粓D像明暗度，并比較之。

(8)緩慢旋轉偏振板(P2)時，并觀測 NB 與 NW 顯示模式交替變換過程的圖像明暗度變化

2-3. 液晶顯示器對比
(9)在電腦繪製全黑與全白兩個圖桉分別輸出至 LC-SLM，并由光偵測器或 CCD 攝取其

明暗強度。

(10)量測液晶顯示器 NB 與 NW 操作模式的顯示對比。

圖 10. 液晶顯示器實驗。

圖 11. 實驗架設。

圖 12.主要器件。

五、實驗問題：

(1)未輸入視訊影像至 LC-SLM 前，測試 NB 與 NW 操作模式的全黑與全白圖桉，并以數
位像機或影像擷取卡，攝取液晶顯示器全黑與全白畫面，并描述畫面明暗均勻度。

(2)輸入黑底白字圖桉至 LC-SLM 時，紀錄 NB 與 NW 操作模式的二元圖像(binary image)

明暗變化。
(3)旋轉偏極板(P2)以觀測及紀錄各種的旋轉角度(0˚、45˚、90˚、135˚、180˚)液晶顯示器

灰階影像(gray-level image)顯示效果。

(4)二元圖像對比量測結果:

模式
圖像

全黑

全白

輸出光強度

NB

NW

試計算出二元圖像在 NB 與 NW 操作模式下顯示對比。

(5)灰階圖像對比量測結果：

模式
灰階度

0

10

20

30

…

輸出光強度

NB

NW

…

…

…

…

255

描繪出液晶顯示器輸入-輸出轉換特性曲線，是否為一種線性關係？試解釋之。
