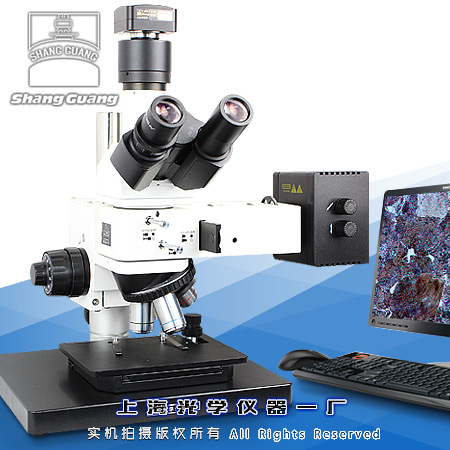

正置金相顯微鏡 102XB-PC
-
- 產品名稱:正置金相顯微鏡 102XB-PC
- 網站信息遲緩,最新優惠及價格請聯系客服
-
儀器特點：
102XB工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷…
-
訂購電話：
010-64034191 / 010-84021761
一、102XB-PC金相顯微鏡參數
|
光學系統 |
無限遠光學校正系統 | ||||||
|
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 | |||||
|
光學方式 |
透射、反射、偏光、暗場 | ||||||
|
目鏡參數 |
倍率 |
10X（標） |
16X（選） | ||||
|
視場范圍 |
25 |
11 | |||||
|
長距明暗場物鏡 |
倍率 |
5X |
10X |
20X |
40X |
50X |
100X(選) |
|
數值孔徑NA |
0.10 |
0.25 |
0.40 |
0.60 |
0.55 |
0.8 | |
|
工作距離 |
29.4 |
16 |
10.6 |
5.4 |
5.1 |
3 | |
|
物鏡轉換 |
五孔轉換器 | ||||||
|
載物工作臺 |
1.雙層移動平臺 2.臺平臺尺寸：192×141mm 3.移動范圍：50×40mm | ||||||
|
調焦機構 |
調焦粗、微動同軸調焦； 采用齒輪齒條傳動機構，微動格值0.002 mm | ||||||
|
照明裝置 |
帶孔徑光欄和視場光欄，鹵素?zé)?span>12V/50W, AC85V-230V，亮度可調節 | ||||||
|
偏光裝置 |
檢偏鏡可360度轉動，起偏鏡、 檢偏鏡均可移出光路 | ||||||
|
成像分析系統 |
標準成像配置參數： 1.適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2592*1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數： 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | ||||||
|
外型尺寸 |
|||||||
|
重量 |
|||||||
二、成套性
|
1 |
顯微鏡主體：1臺 |
7 |
偏光裝置：1套 |
|
2 |
三目鏡筒：1只 |
8 |
燈泡12V50W：2只 |
|
3 |
10X目鏡：1對 |
9 |
濾色片（黃、綠、淡藍）：各1片 |
|
4 |
長距離明暗場物鏡5X、10X、20X、40X：各1只 |
10 |
玻璃載物片：1片 |
|
5 |
0.5倍適配鏡：1只 |
11 |
隨機軟件件：1套 |
|
6 |
YH-3001攝像機：1套 |
三、選購件
|
1 |
測微目鏡 |
5 |
專業研究級圖像分析軟件 |
|
2 |
長距明暗場金相物鏡:50×、80×、100×(干) |
6 |
計算機 |
|
3 |
500萬或900萬數碼攝像機 |
7 |
精密載物臺:X-Y行程25mm×25mm,移動精度＜5um,數顯手輪最小值:0.1um,360°旋轉盤 |
|
4 |
數碼適配鏡、數碼相機 |
